555構成的電器設備過載和斷相保護裝置_電路圖

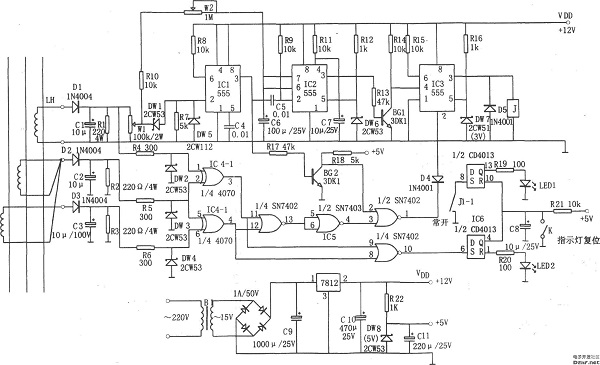

如圖所示為電器設備過載和斷相保護電路。該裝置由 12V、 5V的直流穩壓電源、交流互感器、電壓比較器、封鎖定時器、繼電器控制電路和缺相保護電路等組成。其中直流穩壓電源為整個電路提供直流電壓。

交流互感器LH將三相中流過的電流按比例地耦合出來，并分別經D1C1、D2C2、D3C3整流濾波后加至電壓比較器(IC1、DW1、DW5、R7)和斷相保護電路(IC4、IC5、IC6)。

對由IC4(CD4070)、IC5(7402)、IC6(CD4013)等組成的缺相保護電路，用于檢測并判斷三相電流的有無，若有一相斷相，則IC3置位，繼電器J吸合，將設備的電源斷開，以進行斷相保護。
